設計標準：GB/T12235 API6D BS1868
長度：GB/T 12221 ASME B16.10
法蘭標準：GB/T9113/JB/T 79 B16.5
試驗和檢驗：JB/T 9092 API598

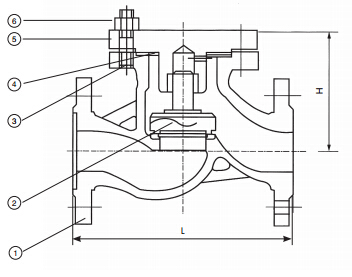

| No. | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 本體 | ZG1Cr18Ni9Ti（CF8） | WCB |
| 2 | 閥瓣 | ZG1Cr18Ni9Ti（CF8） | WCB |
| 3 | 螺栓 | 0Cr19Ni9（304） | 35 |
| 4 | 中口 | 聚四氟乙烯（PTFE） | 柔性石墨 |
| 5 | 上蓋 | ZG1Cr18Ni9Ti（CF8） | WCB |
| 6 | 螺帽 | 0Cr19Ni9（304） | 35 |
|
公稱通徑 |
L |
H |
|
50 |
230 |
115 |
|
65 |
290 |
140 |
|
80 |
310 |
175 |
|
100 |
350 |
203 |
|
125 |
400 |
228 |
|
150 |
480 |
250 |
|
200 |
600 |
285 |
