產品概述

主要零部件材料

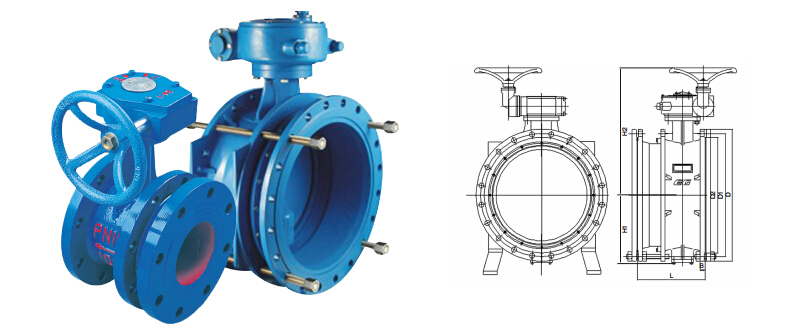

主要外形連接尺寸（單位：mm）

DN	D	D1	D2	B	L	L最大	L最小	H1	H2
50	165	125	99	14	158	178	168	80	155
65	185	145	118	14	164	184	174	80	155
80	200	160	132	16	168	188	178	97	173
100	220	180	156	19	220	260	220	110	220
125	250	210	184	19	220	265	225	125	255
150	285	240	211	19	240	280	240	143	258
200	340	295	266	20	260	280	240	170	310
250	395	350	319	22	270	290	250	200	355
300	445	400	370	25	280	300	260	225	300
350	505	460	429	25	330	355	305	253	422
400	565	515	480	25	340	365	315	284	486
450	615	565	530	26	360	385	335	308	497
500	670	620	582	27	360	385	335	335	560
600	780	725	682	30	400	430	370	390	715
700	895	840	794	33	500	540	460	483	782
800	1015	950	901	35	520	560	480	543	882
900	1115	1050	1001	38	550	590	510	606	925
1000	1230	1160	1112	40	610	650	550	655	1000
1200	1455	1380	1328	45	590	640	540	778	1087
1400	1675	1590	1530	46	720	770	670	912	1350
