P N ( M P a ) |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
1.1 |
1.76 |
2.75 |
|
氣密封試驗(MPa) |
0.6 |
0.6 |
|
|
工作溫度 |
≤ 80℃ |
||
|
適用介質 |
水及物理、化學性質類似于水的介質 |
||
|

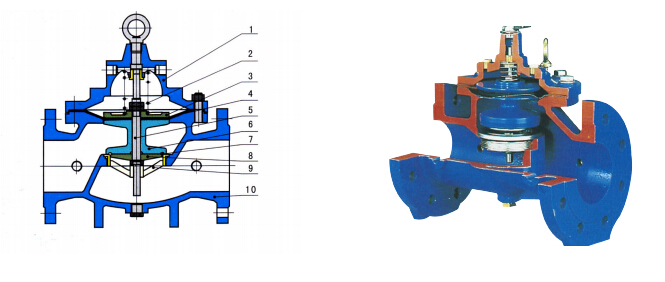

NO. |
部件名稱 |
選用材料 |
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
2 |
彈簧 |
彈簧鋼、不銹鋼 |
|
3 |
膜片壓板 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
4 |
膜片 |
丁腈尼龍、強化橡膠、三元乙丙、尼龍強化橡膠 |
|
5 |
閥桿 |
2Cr13 |
|
6 |
閥盤 |
灰鑄鐵、球墨鑄鐵、碳鋼、銅、不銹鋼 |
|
7 |
O 型圈壓板 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
8 |
閥座 |
銅合金、不銹鋼 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |

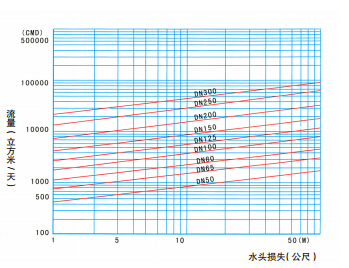

 CMD －立方米 / 天；M －米 閥門的測試狀況為閥門全開。 |
 閥蓋與閥體上的內凹槽通過活塞缸的外圓定位，確保 閥盤、活塞、指示桿同心，使閥盤運動自動，從而提 高主閥的靈敏度，即使在流量或壓力波動不大的情況 下，活塞式水力控制閥亦能可靠地工作。 |

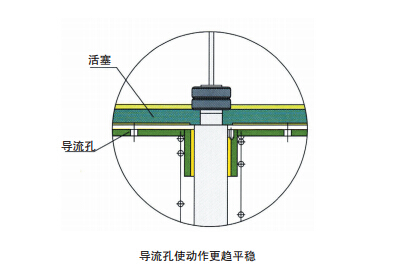

 為了使閥盤上下產生壓差，活塞的面積必須大于閥盤 的面積，這樣在大口徑的閥門中活塞面積很大，動作 平穩性較差?；钊椎牡撞吭O計了導流孔結構，適當 地增加閥盤運動的阻尼，使閥盤的運動更趨于平穩， 從而提高閥門的可靠性，減少故障的發生。導游孔均 勻分布在活塞缸的底平面上，并視閥門口徑的大小決 定導流孔的數量和尺寸。 |
 閥體頸部有一定寬度的加工面，與不銹鋼活塞缸的外 圓配合，使得活塞缸在閥體內平衡固定；帶有兩道密 封圈的活塞在經過行磨的活塞缸內壁作上下運動，活 塞缸下端設計成帶銅襯套的導向孔，形成雙重導向， 即使口徑再大的閥門也能確保其運動自如、平衡，從 而提高使用壽命和安全可靠性。 |
