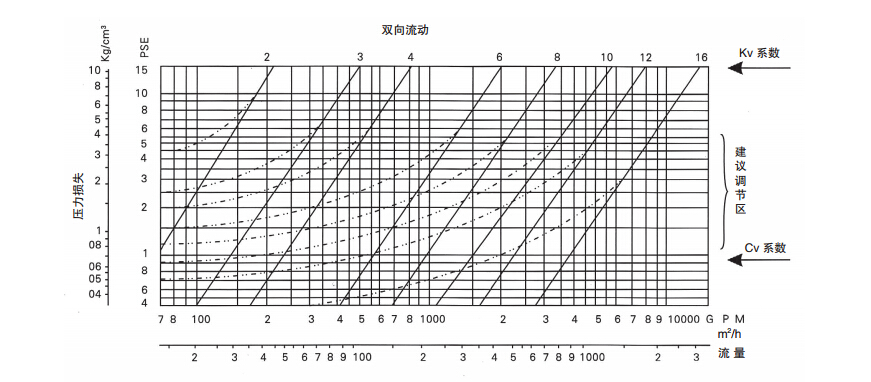

P N ( M P a ) |
1.0 |
1.6 |
2.5 |
|
強度試驗(MPa) |
1.5 |
2.4 |
3.8 |
|
密封試驗(MPa) |
1.1 |
1.76 |
2.75 |
|
氣密封試驗(MPa) |
0.6 |
0.6 |
|
|
工作溫度 |
＜ 80℃ |
||
|
適用介質 |
水及物理、化學性質類似于水的介質 |
||
|
NO. |
部件名稱 |
選用材料 |
 |
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
|
2 |
彈簧 |
彈簧鋼、不銹鋼 |
|
|
3 |
膜片壓板 |
球墨鑄鐵 |
|
|
4 |
膜片 |
丁腈橡膠 |
|
|
5 |
閥桿 |
2Cr13 |
|
|
6 |
閥瓣 |
球墨鑄鐵 |
|
|
7 |
密封墊 |
丁腈橡膠 |
|
|
8 |
密封墊壓板 |
球墨鑄鐵 |
|
|
9 |
閥座 |
不銹鋼 |
|
|
10 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
 為了更有效地防止水錘的產生，第二代隔膜式水力控 制閥將控制室設計成雙腔形式。根據不同用途可以將 兩個腔室彼此隔離或相通，以實現緩開、緩閉或速閉 等輔助功能。在一定程度上阻礙水錘的產生或緩解水 錘的力度，保護閥后的其他設備不受損壞，除此之外， 閥蓋與上腔室連為一體，使得閥蓋、上腔室、閥桿、 閥盤成為整體，只要松開閥體上的連接螺栓，即可將 其一并取出，方便維修及更換易損件。 |

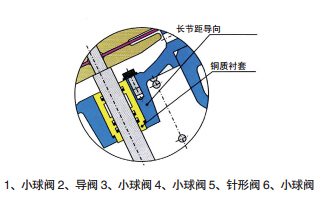

第二代隔膜式水力控制閥一改第一代隔膜式水力控制 閥閥桿兩頭導向的結構，采用中段長節距導向，避免 了閥蓋和閥座上的導向孔因加工或安裝不同心，導致 閥桿運行受阻、易卡死現象。中段導向套與上閥體整 體澆鑄，加工精度得到保證，同時在與閥桿的接觸面 間加一銅質襯套，保護閥桿表面不被磨損、擦毛，使 閥桿運動自如，平衡、靈活。 |

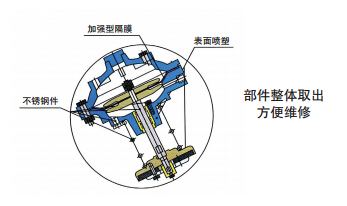

 第二代隔膜式水力控制閥的閥蓋、上腔室、閥桿、閥 盤可整體取出，方便維修及更換橡膠密封面、O 形環 等易損件。閥蓋與上腔室之間的衛膜采用尼龍網布加 強型橡膠隔膜，耐剪切應力，使用安全可靠。 第二代隔膜式水力控制閥的內件，包括上腔室、閥桿、 閥盤、彈簧螺栓等，除了不銹鋼件以外都進行了無毒 噴塑處理，具有良好的防銹功能。 |
 第二代隔膜式水力控制閥的閥盤采用間隙組合結構， 即閥桿和閥盤孔之間有一定的間隙；閥盤用螺釘和擋 塊相對因定在閥桿之間并留有 1~2 毫米間隙，這樣閥 盤在垂直于閥桿的平面上有一定的自由度，可以彌補 由于加工或裝配誤差造成閥座密封面與閥桿不垂直的 缺陷，實現百分之一百的零泄漏。 |
 |
 |
|

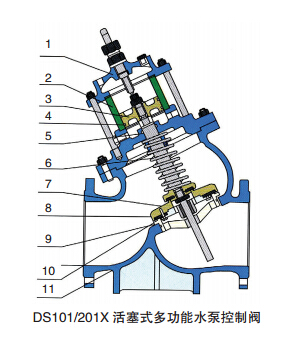

NO. |
部件名稱 |
選用材料 |
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
2 |
缸套 |
不銹鋼 |
|
3 |
活塞 |
球墨鑄鐵 |
|
4 |
密封圈 |
丁腈橡膠 |
|
5 |
閥桿 |
2Cr13 |
|
6 |
彈簧 |
彈簧鋼、不銹鋼 |
|
7 |
閥盤 |
球墨鑄鐵 |
|
8 |
密封墊 |
丁腈橡膠 |
|
9 |
閥座 |
球墨鑄鐵 |
|
10 |
密封壓板 |
鑄鐵、球墨鑄鐵、碳鋼 |
|
11 |
閥體 |
|
 |
 |
 |
|
在該閥頂部設有行程調節裝 置，可根據管道壓力、流量 的大小調節主閥盤的開啟高 度，從而可達到最佳的使用 效果。在此位置可設置開度 指示裝置或信號反饋裝置。 |
H103X 采用小活塞缸式，摩擦力小，運動靈活，關閉時間可在 3~60 秒，任意調節。 |
該閥采用主副密封結構，主 密封閥盤隨介質的壓力的大 小自動打開和關閉。副密封 閥盤受控制室介質的影響， 隨水錘峰值到達時間的長短 自行關閉，從而消防水擊現 象。 |
